3軸振動センサとLoRa通信の組み合わせで、長距離無線通信に対応した振動データロガー。
FFT解析により周波数領域でのトラブル予兆を把握！
LoRa無線方式により配線不要！
データ収集、遠隔監視、通知送信、モニタリング、警報監視、制御など、多彩な用途に対応

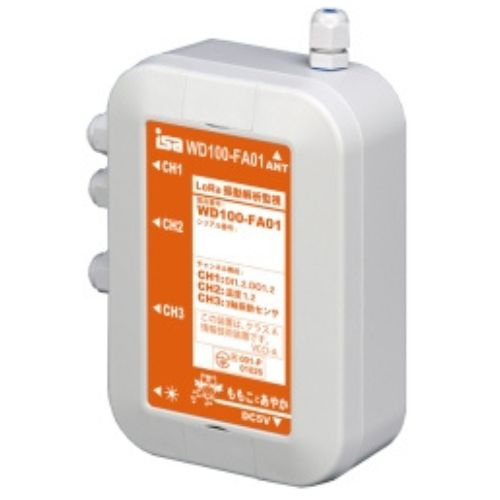

●LoRa無線方式 3軸振動ロガーセンサーユニットWD100-FA01
3軸振動センサｘ1
●電池寿命最大10年！外部電源は不要
●【データ収集器WD100-S32】が別途必要
●親機（データ収集器）との通信によりデータ収集、遠隔監視、通知送信、モニタリング、警報監視、制御可能
メーカーと協力して全国対応
■センサエッジ側でFFT処理、LoRa無線通信を採用
■XYZ 3軸を個別に計測・解析や、3つの窓関数設定が可能
■周波数方向に6つの帯域を設定可能
■上位サーバ、クラウド（AWS、Azure）との連携
■最大32個の振動センサを含む各種センサを接続可能
機器の設定は、親機によるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う
| 計測通信部 | |
|---|---|
| 電源 | 10年バッテリ (塩化チオニルリチウム電池) |
| 寸法(mm) | W90 × H130 × D40 (突起部等除く) |
| 質量(g) | 200 (センサ、ケーブル除く) |
| 動作環境 |
温度: -30℃～+75℃ 湿度: 0 - 90%RH (結露なきこと) 防水: IP67 |
| 通信 |
変調方式: LoRa (LoRa Allianceで規定) 周波数: 920MHz帯 規格: プライベートLoRa, 出力20mW, 電波法技術基準適合 |
| センサ部 | |
|---|---|
| 計測量 | 3軸(X,Y,Z)の加速度(m/S2)、温度 |
| サンプルレート | 最大20,480 (変更可) |
| 周波数範囲 | 5%平坦性は5kHzまで |
| 測定モード | FFT |
| データ数 | 256ポイント/軸 |
| 感度 | 0.3052mG/LSB (0-20Gレンジ, 25℃) |
| ケーブル長 | 2m |
| 寸法(mm) | H45 × 39Φ (突起部除く) |
| 質量(g) | 270 (ケーブル除く) |
| 取付方法 | M6ねじ、マグネット、接着剤による |
*2: 通信間隔、LoRa拡散率、リトライ回数で電池寿命は異なります
最大32台までの各種計測ユニットとのLoRa通信を管理。計測ユニットが必要です。
データ収集通信制御サーバWD100-S32・WD100-N32最大32台までの各種計測・制御ユニットとのLoRa通信を管理します。 メーカーと協力して全国対応
各計測・制御ユニットの設定、内容の保持、状態監視、通信管理を行います。
外部との接続には、PoE給電仕様のギガビットLANとLTE通信に対応します。
遠隔からの指示で、制御ユニットを制御します。
LAN対応の接点監視制御・スピーカ内蔵のオンライン警告灯。各種センサーからの外部情報をキャッチし、異常を警告灯とスピーカで通知、メールでお知らせ。自動記録します。
DN-1510GL後継機種。セキュリティ機能強化、省電力化し、HTTPプロトコル通信による制御機能追加
