配管やタンクなどからの圧縮空気の漏れと高電圧電気システムからの部分放電を広範囲に渡って検出しカメラ画像で確認できる音響カメラ
今まで検出が難しかった高所や、騒音のある場所でも簡単にエア漏れリーク箇所の特定が可能になります！
■超音波を可聴音に変換するヘテロダイン技術採用
■超音波と可聴音から音響画像を生成
■【新機能】音響画像と赤外線画像の切り替え
■【新機能】4つの測定モードで用途に合わせて検知
■1 kHz ～ 100 kHzまでの広い範囲の周波数帯に対応
■ 誰でも簡単にリーク検出可能
■ リーク検出時間の大幅短縮
■ コスト削減、省エネ対策に最適
圧縮空気システムの空気、ガス、真空漏れ箇所をすばやく、正確に検出
騒音のある工場環境でも使用可能。使い方が簡単！空気漏れの修理が必要な箇所をすばやく簡単に特定

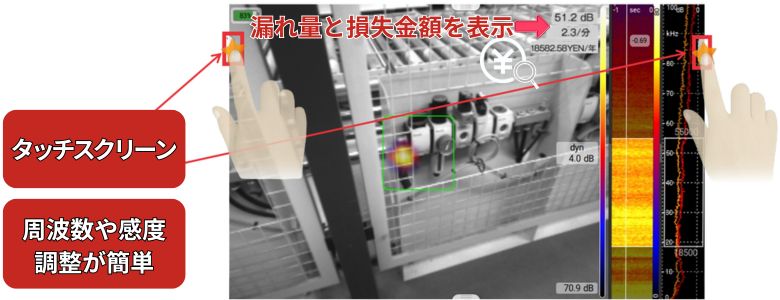

■ 7インチのタッチスクリーンに可視画像を重ねて表示し
すばやく漏れ箇所を特定
■ 検知周波数： 1 kHz ～ 100 kHz
■ 超音波数値とスペクトログラムデータを記録保存
■ 簡易測定レポート作成
■ 写真画像・音声メモをレポート作成
■ 付属ソフトウェアでお使いのPCにデータ出力可能
■ 充電式リチウム電池（ACアダプタで充電）
■ ドイツSONOTEC社製
工場内で発生する超音波のほとんどが30kHz～50kHzの周波数帯で発生

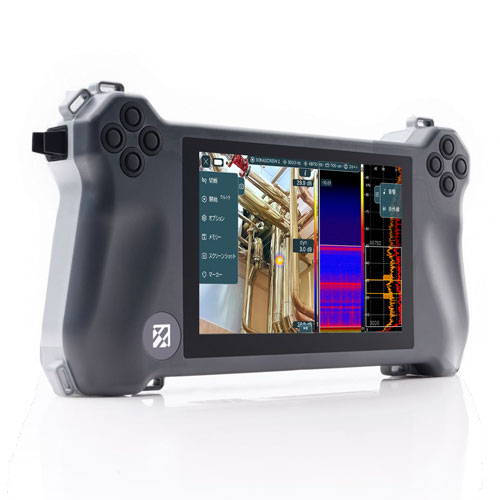

本体(表/裏面)
本体画面
・リーク検出
・部分放電の検査
| 測定モード | 標準モード | 基本的な機能のみで構成され、簡単に操作できるモード |
| プロフェッショナルモード | 測定パラメータを調整でき、高度な機能が搭載されたモード | |
| 圧縮空気の漏れモード | 圧縮空気の漏れ検出に特化したモード | |
| 部分放電モード | 部分放電検出に特化したモード | |
| ネットワークモード | PCにLAN接続しソフトウェア「SONASCREEN」上で遠隔操作できるモード | |
| 周波数 | 最大：100000 Hz / 最小：50 Hz で周波数を設定 | |
| 距離 | 測定対象物との距離(10cm ～ 2000cm)を設定 | |
| 音響 | モード | 自動/スマート/手動 から選択 |
| ダイナミック | 0.1 dB ～ 20.0 dB から設定 | |
| クレスト | 0.1 dB ～ 20.0 dB から設定 | |
| 音響平均化 | 早い/遅い/インパルス から選択 | |
| 音響画像 | 標準（50fps ）/高速（100fps ） から選択 | |
| 赤外線 | 表示モード | 手動/自動 から選択 |
| 単位 | ケルビン/摂氏/華氏 から選択 | |
| レンジ(分解能) | －10℃～ 140℃（0.01℃）/－10℃～ 400℃（0.1℃） 263.15ケルビン～ 413.15ケルビン（0.01ケルビン） / 263.15ケルビン～ 673.15ケルビン（0.1ケルビン） |
|
| 自動ダイナミック | オン/オフ | |
| ダイナミック | 1.0℃～ 100.0℃ 1.0ケルビン～ 100.0ケルビン （自動ダイナミックオフ時有効） |
|
| カラーパレット | 色/フュージョンから選択 | |
| 測定シリーズ | 測定値を測定シリーズとして保存、測定シリーズの名称を設定 | |
| 長時間測定 | 測定間隔（20秒～ 900秒）を設定 | |
| トリガー | プリトリガー | トリガー発動までの時間（0.1秒～ 7.5秒）を設定 |
| ポスト・トリガー時間 | トリガー後の記録時間（0.1秒～ 2.5秒）を設定 | |
| 保存するデータ | 測定 / スクリーンショット / 測定＋スクリーンショット から選択 | |
| トリガー方法 | トリガーのもとになる画像を 音響画像/スペクトル から選択 | |
| トリガーレベル | トリガーが発動するレベル（0 dB ～ 100 dB ）を設定 （トリガー方法で音響画像選択時） |
|
| 漏れ検出 | 圧力 | 0.001 ～ 100000バールから設定 |
| 通貨 | キーボードで設定 | |
| 数量あたりのコスト( /m2) | 0.001 ～ 100000から設定 | |
| エネルギーコスト(/kWh) | 0.001 ～ 100000から設定 | |
| エミッション(KgCO2/kWh) | 0.001 ～ 100000から設定 | |
| 年間稼働時間 | 0.001 ～ 100000000から設定 | |
| ガス・タイプ | キーボードで設定 | |
| 画面切り替え | 2面 |  |
| 4面 |  |
|
| オーディオ | フィルター | オン/オフ |
| 超音波 | オン/オフ | |
| ボリューム | 0 ～ 100% | |
| ファンクションキー | 本体のファンクションキーの動作を以下から割り当て …/測定の開始/停止、LEDのOn/Off、サウンド（ミュート解除）、音量を上げる、音量を下げる、マーカー設定、次のマーカー、前のマーカー、次の音響画像、前の音響画像、録音の再生/停止、レポート、スクリーンショット、画像 |
|
| 記録時間 | 記録時間を設定 10秒/30秒/60秒/120秒/180秒/240秒 から選択 |
|
| カメラ解像度 | 320×240(50fps) / 640×480(16fps) | |
| 波形表示 | スペクトラム画面の現在位置（ Y軸）でのスペクトルを表示。ローカル/グローバル/平均化/ピークホールド/トリガーラインなどを表示可能 | |
| NB | 手動・テンキーで上下限値を設定。白枠内を押しながら動かすと上下限値の差分を保ちつつ値を設定。 上限値：100000 Hz 下限値：50 Hz |
|
| Oct | 選択した周波数の前後1 オクターブを範囲設定。複数選択も可能。その場合は最大・最小周波数の半オクターブを範囲設定。 500 Hz・1000 Hz・2000 Hz・4000 Hz・8000 Hz・16000 Hz・31500 Hz・63000 Hz |
|
| 1/3 Oct | 選択した周波数の前後1/3 オクターブを範囲設定。複数選択も可能。その場合は最大・最小周波数の1/3オクターブを範囲設定。 1250 Hz・1600 Hz・2000 Hz・2500 Hz・3150 Hz・4000 Hz・5000 Hz・6300 Hz・8000 Hz・10000 Hz・12500 Hz・16000 Hz・20000 Hz・25000 Hz・31500 Hz・40000Hz・50000 Hz・63000 Hz・80000 Hz |
|
| 動画撮影 | カメラ画面・スペクトラム画面・波形表示・放電パターン画面を撮影 | |
| LED | LEDを点灯/消灯 | |
| 動画保存 | 測定画面の動画を保存 | |
| 静止画撮影 | 本体メモリに静止画（保存形式： png ） を保存 | |
| 再生 | 測定画面の撮影した動画または保存データを再生 | |
| 出力 | 撮影した測定動画を編集/出力 | |
| マーカー追加 | スペクトラム画面の任意の箇所にマーカーを付ける | |
| 保存データの読込 | 内部メモリの保存データを呼び出す | |
| レポート作成 | 現在のレポートを作成保存 ■ 作成レポートは保存データ一覧のフォルダに格納(内部メモリ)/お使いのPCにも保存可能 ■ 作成レポートの閲覧には、ソフトウェア「 LeakReport 」/「 PDReport 」が必要 |
|
※本体操作、測定モードによって対応する機能が異なります。
| ディスプレイ | 7インチ(15.5cm×8.6cm)10点マルチタッチ式静電容量ディスプレイ | ||
| 解像度 | 1280×800pixel | ||
| プロセッサ | ARM A53 4 × 1.2 GHz | ||
| RAM | 1 GB RAM | ||
| デバイス容量 | 1TB M.2 SSD | ||
| センサー
システム | 音響 | デジタルMEMSマイクロフォン | 176個 |
| 周波数範囲 | 1Hz～100kHz | ||
| サンプルレート | 200kHz | ||
| 解像度 | 24 bit | ||
| 音圧レベル | 最大120 dB | ||
| 検出範囲 | 最大150 mまで | ||
| 光学 | カメラ | デジタル | |
| 解像度 | 320×240 pixel（50 fps ）
640×480 pixel（16 fps ） |
||
| 視野角（FOV水平） | 70 ° | ||
| 赤外線 | スペクトル範囲 | 長波長赤外線、8 ～ 14 μm | |
| 解像度 | 160×120 ピクセル（プログレッシブサンプリングレート） | ||
| 有効フレームレート | 8.7 Hz | ||
| 熱感度 | ＜50 mK （0.050℃） | ||
| 測定範囲 | －10℃ ～ 140℃（ ＋/－5℃ または 5%）
－10℃ ～ 400℃（ ＋/－10℃ または 10%） 上記の大きい値を採用 |
||
| インター
フェイス | データ出力 | USB 2.0 Type-A | |
| 制御システム | Ethernet RJ45 | ||
| ヘッドフォン | ∅3.5 mmジャック | ||
| 充電 | USB-C | ||
| ソフトウェア | デバイスソフトウェア | Linux | |
| PCソフトウェア | Microsoft Windows（ Windows 10 以降） | ||
| 言語 | 日本語、ドイツ語、英語、スペイン語、クロアチア語、イタリア語、韓国語、ポーランド語、トルコ語、中国語 | ||
| 使用環境温湿度 | －20 ℃～ 50 ℃ 10 %RH ～ 85 %RH（結露なきこと） | ||
| 保存環境温湿度 | －30 ℃～ 60 ℃ 10 %RH ～ 85 %RH（結露なきこと） | ||
| IP規格 | IP54 | ||
| 電源アダプター | DC 19 V 4.7 A 65 W max 100-240 VAC | ||
| バッテリー | リチウムイオン充電池 48 Wh | ||
| 連続稼働時間 | 約3.5時間（外部バッテリー使用時：約 6.5 時間） | ||
| 充電時間 | 約1.5時間 10 ℃～ 45 ℃ | ||
| サイズ | 本体：高さ160 mm×幅310 mm×厚さ55 mm
オーディオケーブル長：約40 mm ～ 140 mm |
||
| 重量 | 約1.5kg | ||
| 標準付属品 | 超音波カメラ、オーディオケーブル、ノイズプロテクションヘッドフォン（3M PELTOR PROTAC Ⅲ）、ACアダプター、USBメモリ、キャリングケース | ||
