回転機械を中心とした産業用機械の保守管理・点検用
加速度、速度、変位の3モード対応 で機械の振動状態を評価可能
校正書類の発行可(有償)
最大1000個のデータを保存

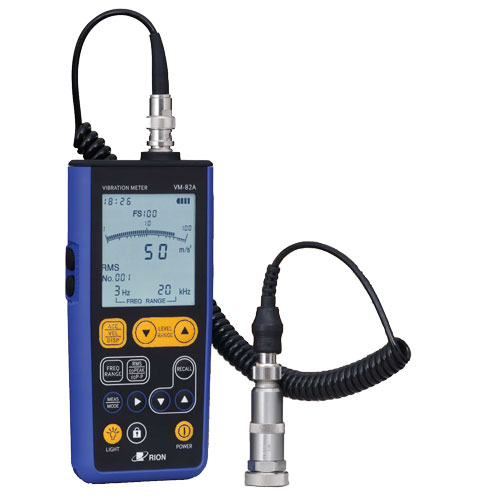

回転機械を中心とした産業用機械の保守管理、点検に用いられる振動計です。
加速度、速度、変位を適切な周波数範囲で測定し、機械の振動状態を評価します。
＊弊社は正規ルートです。安心のアフターサービス
「汎用振動計VM-82」の後継機
しやすいボタン配置| 測定モード | ピックアップ感度 |
測定レンジ | 周波数範囲 |
| 加速度 ACC（m/s2） | 0.1～0.99 | 10～10 000 | 3 Hz～1 kHz、3 Hz～5 kHz、3 Hz～20 kHz、1 Hz～100 Hz |
| 1.0～9.9 | 1～1000 | ||
| 10～99 | 0.1～100 | ||
| 速度VEL（mm/s） | 0.1～0.99 | 100～10 000 | 3 Hz～1 kHz ※10 Hz～1 kHz |
| 1.0～9.9 | 10～1000 | ||
| 10～99 | 1～100 | ||
| 変位 DISP（mm） | 0.1～0.99 | 1～1000 | 3 Hz～500 Hz、10 Hz～500 Hz |
| 1.0～9.9 | 0.1～100 | ||
| 10～99 | 0.01～10 |
標準付属品のPV-57Ⅰ使用時には表の橙色で表示された所が測定可能な範囲です。ピックアップを変更することで幅広い測定に対応できます。測定モードごとにピックアップ感度、測定レンジ、周波数範囲は右表の関係で設定が可能です。
VM-82Aは最大1000個のデータを内部メモリに保存します。保存したデータはリコールモードでアドレスを指定すると表示可能です。 コンピュータに保存したデータの転送も可能です。※バーグラフと電池残量を除く (転送ソフトはホームページからダウンロード)
液晶画面にはバーグラフと数値が同時に表示され、変動の様子を容易に把握。設定した周波数範囲などの情報も表示し、バックライト機能により暗所でも内容を確認できます。オーバーロードの状態になると、OVERが表示され、液晶全体が赤色に変わります。
プリンタ(オプション)を接続することにより保存されたデータ、または現在の表示データを測定時刻、設定条件とともにプリントアウトすることができます。
| 圧電式加速度ピックアップPV-57Ⅰ（付属） | |
| 構造 | せん断型圧電式加速度ピックアップ（CCLDタイプ） |
| 感度 | 5.1ｍV/ｍ/ｓ?(±15％) 80Hz、23℃ |
| 周波数範囲 | 1Hz～5ｋHz(±10％) |
| 寸法・質量 | 対辺17(六角)×49(mm)・45g |
| 測定範囲（PV-57Ⅰを用いた場合） | |
| ACC(加速度) | 0.02～200m/ｓ2 EQ PEAK 1Hz~5ｋHz |
| VEL(速度) | 0.3～1000mm/ｓ RMS 3Hz=1kHz 0.1～1000mm/s RMS 10Hz～1kHz |
| DISP(変位) | 0.02~100mm EQ PEAK 3Hz~500Hz 0.001～100mm EQ PEAK 10Hz～500Hz |
周波数範囲 |
| ACC(加速度) | 3Hz～1kHz,3Hz～5kHz,1Hz～100Hz,3Hz～20kHz |
| VEL(速度) | 10Hz～1kHz,3Hz～1kHz |
| DISP(変位) | 10Hz～500Hz,3Hz～500Hz |
| 数字はハイパスフィルタまたはローパスフィルタにより、FLAT特性より約10％の減衰点を示します。速度10Hz～1kHzの電気的特性は、JIS B 0907「回転機械及び往復動機械の振動－振動シビアリティ測定器に関する要求事項」に示される周波数範囲を満足します | |
| 測定レンジ | |
| ピックアップPV-57Ⅰ およびピックアップ感度 |
1.0～9.9ｍV/ｍ/ｓ2 |
| ACC(加速度) | 1,10,100,1000ｍ/s2 |
| VEL(速度) | 10,100,1000mm/s |
| DISP(変位) | 0.1,1,10,100mｍ |
| ピックアップ感度 0.1～0.99mV/m/s?の場合は上記の10倍レンジ ピックアップ感度 10～99mV/m/s?の場合は上記の1/10倍のレンジ |
|
| 指示特性 | |
| 加速度 | RMS,EQ,PEAK |
| 速度 | RMS,EQ,PEAK |
| 変位 | RMS,EQ PEAK,EQ p-p |
| EQ PEAK=RMS×√2、EQ p-p＝EQ PEAK×2 | |
| 液晶表示器(モノクロセグメント液晶) | |
| バックライト | 白色LED。OVER時は赤色LEDにより点灯 |
| 測定値表示 | 表示範囲001～128 100msサンプリング20個の算術平均値を2秒毎の表示 |
| バーグラフ | 対数目盛フルスケールの１～100％ |
| 指示特性 | RMS,EQ PEAK,EQ p-p |
| 過負荷表示 | OVERの文字を表示。同時に赤色LEDを点灯 |
| 測定モード | 加速度、速度、変位 |
| メモリアドレス | 000～999（1000個） |
| 電池残量 | 4段階表示 |
| 時計表示 | 年、月、日、時、分 |
| ピックアップ感度 | 0.10～0.99、1.0～9.9、10～99mV/m/s2 |
| データメモリ | 最大1000個（000～999）のデータを手動で保存可能 |
| 増幅度の校正 | ピックアップ感度を設定することにより、各々の感度に見合った増幅度とする |
| 設定範囲 | 0.10～0.99、1.0～9.9、10～99mV/m/s2（pC/ m/s2、VP-40/42使用時） |
| 出力 | |
| 交流出力 | レンジフルスケール １V |
| 出力インピーダンス 約600Ω | |
| 直流出力 | レンジフルスケール １V |
| 出力インピーダンス 約600Ω | |
| 出力電圧および表示精度(本体電気特性) | |
| ACC(加速度) | レンジフルスケール±２％（80Hz） |
| VEL(速度) | レンジフルスケール±３％（80Hz） |
| DISP(変位) | レンジフルスケール±５％（80Hz） |
| 総合精度（PV-57Ⅰと組み合わせた場合） | |
| ACC(加速度) | レンジフルスケール±５％（80Hz） |
| インタフェース | |
| USB | データ出力と本器のリモートコントロールを行う。データの取り込みは専用の転送ソフトウェアを使用 |
| プリンタ出力 | プリンタに印字データを出力 |
| 使用温湿度範囲 | |
| ピックアップ | -20～70℃ 90％RH以下 |
| 本体 | -10～50℃ 90％RH以下 |
| 電源 | 単３形乾電池4本(アルカリ/ニッケル水素)または ACアダプタ（NC-98C、オプション） |
| 消費電流 | 約58ｍA |
| 電池による連続使用時間 | |
| アルカリ電池 | 約30時間(常温、バックライトOFF、各出力・通信OFF) |
| 大きさ・重さ | 約171.5（H）×74（W）×25.5（D）mm・約270g (電池含む) |
| 付属品 | 圧電式加速度ピックアップ PV-57Ⅰ×１ 単３形乾電池(アルカリ)LR6×４ ピックアップ用カールコード VP-51KⅠ×１、 マグネットアタッチメント VP-53S×１ |
| 品名 | 型式 | 希望小売価格(税別) |
| 圧電式加速度ピックアップ※ | 各種 | お問い合わせください |
| 校正用加振器 | VE-10 | 300,000円 |
| チャージコンバータ | VP-40 | 60,000円 |
| チャージコンバータ | VP-42 | お問い合わせください |
| BNCアダプタ | VP-52C | 3,500円 |
| プリンタ | DPU-414 | 59,000円 |
| プリンタケーブル | CC-42P | 10,000円 |
| ACアダプタ | NC-98C | 13,000円 |
| BNC-ピン出力コード | CC-24 | 3,600円 |
| 丸形棒状アタッチメント | VP-53E | 1,200円 |
| 六角平形アタッチメント | VP-53D | 800円 |
| M6ネジ | VP-53A | 400円 |
| ソフトケース | VM82015 | 5,000円 |
| USBケーブル（A-miniB） | － | 市販品 |
※接続方法はシステム図を参照してください
