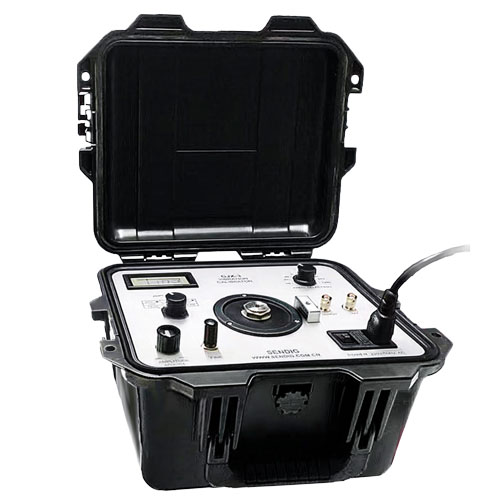

サトテック 振動校正器 HJ-VCAL

サトテック 振動校正器 HJ-VCAL振動校正器 HJ-VCAL振動校正器 HJ-VCAL

加速度探触子、速度探触子器、近接探触子など、さまざまな種類の振動探触子を校正するために使用可能
振動計や、振動監視システム、これらで構成されるデータ収集システムの校正も可能。

▲特長   ▲仕様

振動校正器からは、10、 20、 40、 80、 160、 320、 640、 1280Hzの8種類の周波数の標準正弦波信号を生成

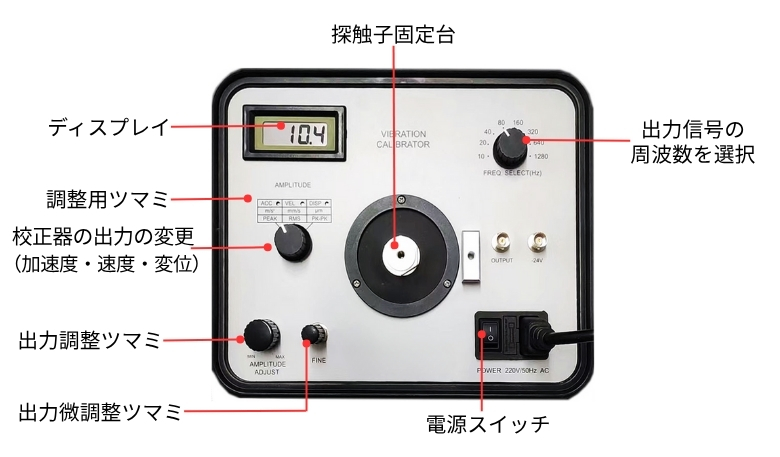

加速度、速度、 変位の3種類の振動出力の振幅は、 FUNCTIONスイッチで変更でき、ディスプ レイに表示

実験室または現場で使用できます。

振動校正器 HJ-VCALの特長

・正弦波信号発生器、パワーアンプ、標準探触子、振動台で構成

・10、20、40、80、160、320、640、1280Hzの8種類の周波数の標準正弦波信号を生成可能

・加速度、速度、変位の3種類の出力を切替可能

・出力の振動振幅の変更や微調整が可能

・水平方向または垂直方向のいずれかで使用して、水平または垂直探触子を校正可能

振動校正器 HJ-VCAL

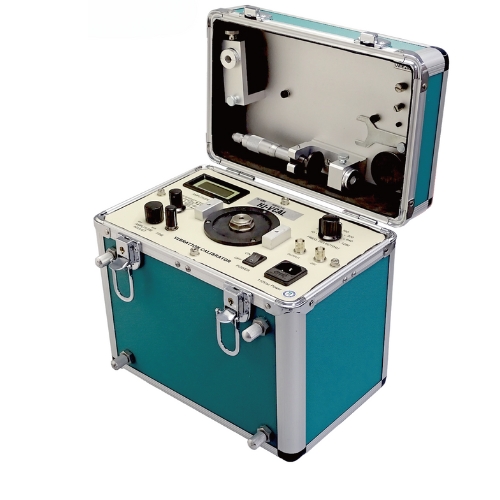

加速度探触子または速度探触子の取り付け用に、さまざまな固定ネジが付属しています

近接プローブの取り付けには、固定スタンドを使用する必要があります。

付属品には、加速度探触子を固定するためのM5ネジ、

速度探触子を固定する ためのM5 – M8、 M5 – M10変換ネジ、

および近接プローブを固定するための固定スタンドが含まれます。(校正器の容器のカバーに保管されています)

振動校正器 HJ-VCAL

振動校正器 HJ-VCALの仕様

表示 3.5桁   0.01 ~ 1999(加速度、速度、変位)
周波数(Hz) 10, 20, 40, 80, 160, 320, 640, 1280 ±0.01%
単位 加速度 m/s2 (PEAK)
速度 mm/s (RMS)
変位 µm(PK-PK)
振幅精度 加速度 40 Hz ~ 320 Hz ±0.3 dB±1dgt 30m/s2 pkにおける
20 Hz ~ 1280 Hz ±0.5 dB±1dgt
速度 40 Hz ~ 320 Hz ±0.5 dB±1dgt 25mm/s pkにおける
変位 40 Hz ~ 320 Hz ±0.5 dB±1dgt 10 µm pk-pk 80Hzにおける
近接プローブ直線 プローブ 5mmと8mmプローブ
レンジ 0~2.0mm
電源 AC110 V/100 V
使用環境 温度 0℃~ 50℃、湿度 90%RH未満(結露なきこと)
保管環境 温度 0℃~ 70℃、湿度 90%RH未満(結露なきこと)
サイズ 幅280 mm×奥行180 mm×高さ250 mm
重量 約7.5 kg
標準付属品 取扱説明書、電源コード
