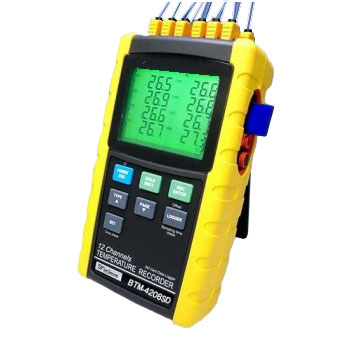

12chデータロガー温度計BTM-4208SDは、1台で同時に最大12ヶ所の温度表示と記録が可能
温度範囲:-100~1300℃(温度センサ仕様による)
K / J / T / E / R / S型の熱電対に対応
分解能:0.1℃ 校正書類の発行可(有償)
同時温度比較計測可能(T1-T2チャネルの温度差)
SDカード記録 ソフトのインストール不要 大容量データ

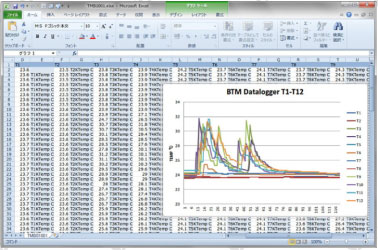

エクセル形式(xls)出力 乾電池 別売ACアダプター
記録間隔:2-3600秒 データホールド 最大/最小値
1ch、2ch、3ch・・でも使用可能です。
▶
特長
▶
仕様
▶
用途
▶
別売マルチロガー収集ソフトMJ-LOG2
多点同時計測・記録が可能『今まで見えなかった温度変動が見える』と好評!
*弊社は正規ルートです。安心のアフターサービス
製品名 | 価格 |
---|---|
商品コード ODL-015-02
サトテック 12chデータロガ温度計 BTM-4208SD(K熱電対素線センサ2本つき)
※SDカードスロット搭載、ケース、素線センサ(TPK-01)2本つき
標準在庫
|
SALE
税別 89,300円 (税込 98,230円) |
商品コード K-0913LG
サトテック ACアダプター(L用)安定化電源仕様 AP-209L PSE認証済
※(L用)安定化電源仕様。長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
標準在庫
オプション品
|
税別 5,000円
(税込 5,500円) |
商品コード VSW-006-02
サトテック マルチロガー収集ソフトMJ-LOG2 (最大16チャンネルデータロガー)
※リアルタイム集計ソフト+USBケーブル。日本語表示。最大4台の測定器で、最大16チャネルの同時グラフ表示可能。
標準在庫
オプション品
|
税別 12,800円
(税込 14,080円) |
商品コード VZO-010-S1
サトテック 大容量バッテリーセットHJ-MBL4Log
※電源がない環境で、数か月間の電源供給が可能
標準在庫
通常7営業日以内に発送
|
税別 52,800円
(税込 58,080円) |
電源のない環境で、数か月間の電源供給が可能な充電式バッテリー
コンクリート養生温度計としてご使用の場合
上記のワンタッチコネクタT熱電対中継ケーブルT型被覆熱電対センサ
何度でも使用できる中継ケーブルが便利!長さを現場の事情にあわせて好きなように切りながら使用
※1本からでも、お客様の要望にあわせて温度センサ(熱電対/白金測温抵抗体)の受注生産可能です。
お問い合わせのフォームのダウンロートはこちら
複数温度の変化の管理に最適です。 また、毎日指定の時間に指定のサンプル時間で自動測定することも可能です。
12chの温度計測をした場合、 1ページ目は、8チャンネル分を表示、次に4チャンネル表示になります。
データ記録をSDカード(1GB~16GB)に即保存
2GBのSDカードで30秒おきにデーターを記憶したとして、6年間分のデーターを計算上保存することができます。

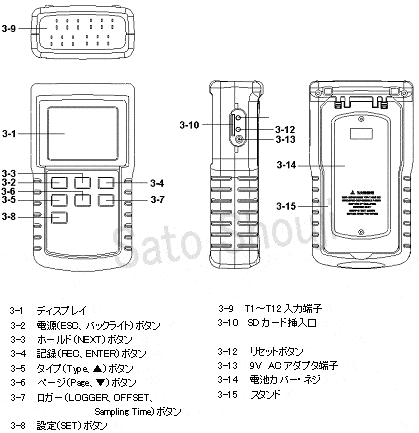

大きな画像で見る場合はこちら
熱電対の種類による設定変更は、タイプ(Type)ボタンで行います。 タイプボタンを押す毎に、ディスプレイ下に熱電対の種類が表示されます。
K型熱電対は、-100℃~1300℃まで対応
●豊富な温度センサを使用することができます。 温度センサー
データホールド、最大、最小機能つき
記録インターバルは、2~3600秒まで設定可能
自動で2~3600秒(2,5,10,30,60,120,300,600,1800,3600秒)までの記録間隔で設定可能
(1秒時は最初のデータ落ちあり)手動で99点まで記録が可能です
LCDバックライトが表示部に点灯しますので、暗い場所での温度計計測も可能
自動電源オフ機能あり(自動電源オフをオフにすることも可能です。)
電池及び別売りACアダプターを採用
設置型としても、ハンディタイプとしても使用可能です。
『今まで見えなかった異なる複数の測定値の変動がリアルタイム見える』と好評!☞動画で使い方を紹介
■多点同時計測 ■アラーム機能つき ■CSV出力
■複数測定器の同期計測
■最大値/最小値表示 ■わかりやすい日本語表示
■最大16チャンネルの同時グラフ表示
表示 | 82 x 61mm、大型LCD表示 / バックライト | |||||
チャンネル の表示 |
T1~T12 | |||||
センサ- | K/J/T/E/R/S型熱電対に対応 | |||||
タイプ | K熱電対 | J | T | E | R | S |
表示範囲 | -100~ 1300℃ |
-100~ 1150℃ |
-100~ 400℃ |
-100~ 900℃ |
0~ 1700℃ |
0~ 1500℃ |
分解能 | 0.1℃(-50~999℃) | 0.1℃ (-50~ 400℃) |
0.1℃ (-50~ 900℃) |
1℃ (0~ 1700℃) |
1℃ (0~ 1500℃) |
|
1℃(1000~1300℃) | ||||||
本体精度 | ±(0.4%+0.5℃) | ±(0.5%+1℃) | ||||
SDカード | 1GB~16GBまで使用可能 | |||||
記録間隔 | 自動:2~3600秒まで設定可能 (1秒時は最初のデータ落ちあり) | |||||
手動:1~99点まで記録 | ||||||
サンプリング | 約1秒 | |||||
使用温湿度 | 0-50℃ 85%以下(結露なきこと) | |||||
電源 | 単3乾電池8本(アルカリ電池推奨、充電電池は使えません)、ACアダプター(別売) | |||||
表示部の寸法 | 52x38mm バックライト機能つき | |||||
寸法・重量 | 225(H) × 125(W) × 64(D) mm 約822g | |||||
付属品 | K熱電対センサTPK-01×2、 佐藤商事オリジナル日本語取扱説明書 単3電池8本、キャリングケース |
|||||
オプション | SDカードリーダー、ACアダプターL用、マルチロガー収集ソフトMJ-LOG2 |
|||||
販売元 | 株式会社佐藤商事 日本正規代理店 修理や不具合点検など、弊社にお気軽にご相談ください。 |
炉内部温度測定
タイヤ内部温度測定
エンジン回り温度測定
プレスなど温度分布測定
医療分析装置温度分布測定
食品製造プロセス温度測定
シート形表面温度センサー(サーモカップルシート)
シート形温度センサは、わずかなスペースがあれば測定が可能です。
また、巻き付けて測定することが出来ます。
絶縁シート上に、熱電対を形成。表面温度の測定に最適なテープ状熱電対。
レスポンスタイムが速く、貼り付けが可能(高温用の接着剤等)
電源のない屋外でもデータの取得を可能にする大容量バッテリーセット
何度でも使用できる中継ケーブルが便利!安価なセンサを硬化後に簡単に切り捨て可能

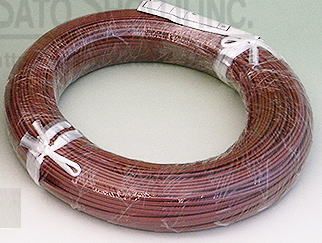

T型被覆熱電対センサ(長さ100m)の長さを現場の事情にあわせて好きなように切りながら使用することができます。
注文FAX
お問合せ
見積依頼
製品名
価格
税別 6,800円
(税込 7,480円)
税別 12,800円
(税込 14,080円)
税別 14,800円
(税込 16,280円)
※1本からでも、お客様の要望にあわせて温度センサ(熱電対/白金測温抵抗体)の受注生産可能です。
☞ お問い合わせフォームはこちら
☞ 熱電対温度センサー図面作成サイト
・K熱電対
・
T熱電対
・ビニール被覆
・フッ素樹脂被覆
・ガラス被覆
・標準タイプ
・ニップル付端子箱
・フランジ付端子箱
・ルーズフランジ付端子箱
・コンプレッションフィティング付
何度でも使用できる中継ケーブルつきだから、
安価なセンサを簡単に切り捨て可能
・シース熱電対φ3.2mm以下
・白金測温抵抗体
・先端溶接熱電対ビーズ型デュープレックス
・K熱電対プラグ
・T
熱電対プラグ
『今まで見えなかった測定値の変動が見える』と好評!
■多点計測 ※一部表示の元号が平成となります。(データ保存は西暦)
■CSV出力
■複数測定器の同期計測
■最大値/最小値表示
■最大16チャンネルの同時グラフ表示
■わかりやすい日本語表示
USB接続を使用してSDカードリーダーライタ
※SDカードは付属しません
4段アルミニウム/耐荷重5kg/伸長145cm/縮長50cm/重量1252g
Q1) 4ch使用時のデータの採取可能数は。
A1) 当機には、1~16GBまでのSDカードの挿入が可能です。
例えば、1GBのSDカードには、概算で添付のようなExcelファイルが約300ファイル
格納されるでしょう。
1つのExcelファイルには約3万セットのデータが格納可能ですので、
合計で12chのデータを1セットとして、900万データ(=300x3万)が記録できます。
Q2) 計測毎の時刻の記録はされるのか。
A2) はい、されます。(添付データ参照)
Q3) 本体の記録容量は。
A3) 本体には内蔵メモリはありませんので、必ずSDカードを挿入する必要があります。
SDカードへのデータ容量については上記の回答A1)をご参照下さい。
